刮板输送机产品概述:
刮板输送机系列产品广泛适用于冶金、建材、电力、化工、水泥、港口、码头、煤炭、矿山、粮油、食品、饲料、等行业和部门。埋刮板输送机是一种在封闭的巨形断面壳体内,借助于运动着的刮板链条来输送散状物料的连续运输设备。该机结构简单、密封性好、安装维修方便、工艺布置灵活;它不但能水平输送,也能倾斜或垂直输送;既可单机使用、也可多台联合使用;能多点加料、也能多点卸料。由于壳体封闭,因此在输送大的、有毒、易爆、高温物料时可以显著地改善工人的工作环境和防治环境污染。刮板输送机是倍受冶金、矿山、火电厂欢迎的输送物料系统设备。

刮板输送机工作原理:
刮板输送机在水平输送时,物料受到刮板链条在运动方向的压力及物料自身重量的作用,在物料间产生了内摩擦力。这种摩擦力保证了料层之间的稳定状态,并足以克服物料在机槽中移动而产生的外摩擦力,使物料形成连续整体的料流而被输送。
刮板输送机在垂直提升时,物料受到刮板链条在运动方向的压力,在物料中产生了横方向的侧面压力,形成了物料的内摩擦力。同时由于下水平段的不断给料,下部物料相继对上部物料产生推移力。这种摩擦力和推移力足以克服物料在机槽中移动而产生的外摩擦阻力和物料自身的重量,使物料形成了连续整体的料流而被提升。

刮板输送机适用范围:
刮板输送机可输送的物料举例:煤粉、碎煤、烟灰、碳黑、碳酸氢铵、硫铁矿粉、氯化铵、铜精矿粉、氧化铝粉、石膏粉、石灰石粉、苏打粉、尿素、活性碳、氯化钠、硅酸钙、石棉粉、合成树脂、橡胶粉、电石、陶土、合成肥料、粉粒状农药、硫酸钡、硫铵、纯碱、粉粒状医药、小麦、大豆、大米、糖、淀粉、碎木碳、木片、锯末、聚乙烯醇合成洗涤剂、飞灰磷肥等等。
通用型刮板输送机不适应输送高温的、有毒的、易爆易燃的、磨损性很强的、腐蚀性很强的、粘附性很强的、悬浮性很强的、流动性特好的、坚硬的和脆性很大又不希望被破碎的物料。有这些特性的物料需要采用埋刮板输送机时,可设计为:耐高温型、耐腐蚀型、耐磨型、全气密型和防爆型等特殊机型,本公司可以给用户订做生产。

刮板输送机产品技术参数表:

水平刮板机技术参数 参考表
型号 12 16 18 20 25> 30> 32> 35> 40> 50> 60> 63>
机槽宽度(mm)> 120> 160> 180> 200> 250> 300> 320> 350> 400> 500> 600> 630>
>刮板链条 节距(mm)> 100> 100> 125> 125> 125> 200> 200> 200> 200> 200> 250> 250>
125> 125> 160>
线速度m/s 0.133
-
0.183>
0.133
-
0.166>
0.167
-
0.192>
0.183
-
0.2>
0.183
-
0.245>
0.266-0.3> 0.275-0.35>
输送量(m3/h)> 6.912
-
9.504>
15.36
-
19.87>
19.44
-
22.35>
13.76
-
25.92>
33
-
44.1>
71.82
-
81>
76.61
-
86.4>
100.5
-
113.4>
126.4
-
142.65>
172.36
-
194.65>
213.84
-
272.16>
249.48
-
317.52>
>输送距离>(m)> 10-50>
电机(kw)> 2.2-22>

刮板输送机的安装需要进行以下工作:
1)刮板输送机定位: 首先定出机头和机尾的位置,然后再定出刮板输送机的中心线。
2)铺设中间槽: 根据定出的输送机中心线,铺设中间槽。如采用非金属槽箱,则中间槽铺砌砖和水泥预制板,再粘结铸石衬板。铸石衬板铺设时,要注意平直,接缝尽量少,纵向缝隙要错开,防止工作时将缝隙磨成沟。 输送机表面铺设需要平直,如输送机平面内有过大的弯曲,势必导致两条链受力不均匀,加速链子与槽壁铸石之间的磨损,甚至卡链。各段槽体搭接应平整无台阶。由于槽体本身结构限制,相邻中间槽在垂直方向偏转不应过大。若输送机铺设不平直,运输功耗将会增加。机道上的积煤或杂物应扫除干净。
3)安装机头和机尾: 机头和机尾应留有一定空间,便于维护及检修。链轮中心线要与输送机中心线垂直,并保证水平。
4)装刮板链: 刮板链在安装前,应预先连接好,刮板均匀地分布在链条中。如果是两条链条,要选择长度相等,或按出厂时的配对链条组装。链条不得有扭转现象。圆环链焊缝边朝上,防止链条与链轮发生夹卡现象。
5)检查和空运转: 刮板输送机安装好后,应进行全面检查并开动输送机。空运转2小时,主要检查驱动装置和刮板运转是否正常。同时,使各相邻中间槽靠紧,再次紧链,调节链条长度。刮板输送机工作的最初两周内,应特别注意链条的松紧程度。检查的方法是:如果机尾有驱动装置,则点动该驱动装置,当机尾链轮的上股链条有两个以上完全松弛的链环时,需紧链或拆链减环,减小链环长度。如果仅有机头驱动装置,则需要将电机反转点动,当机头链轮处的上股链条有两个以上完全松弛的链环时。同样需要紧链或拆链减环。

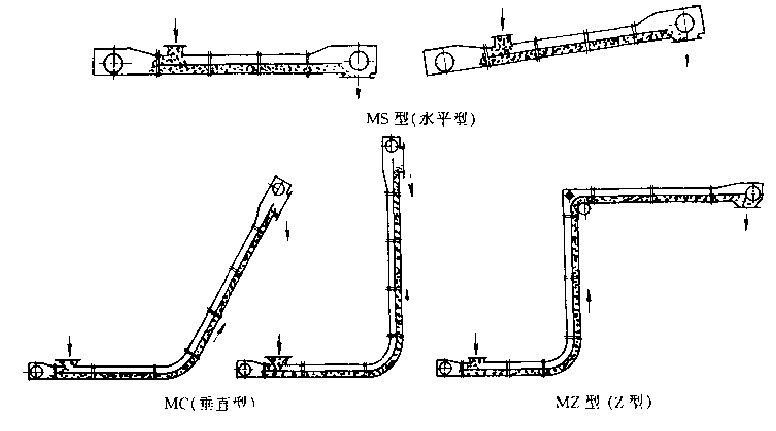

刮板输送机产品常见型号及布置形式示意图

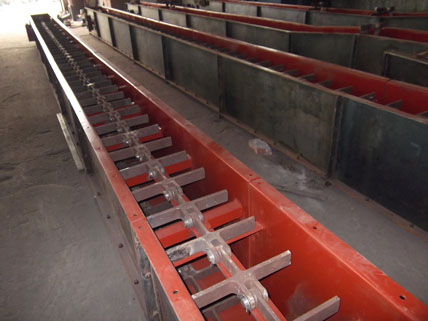

刮板输送机
