螺旋称重给料机

螺旋称重给料机简述:

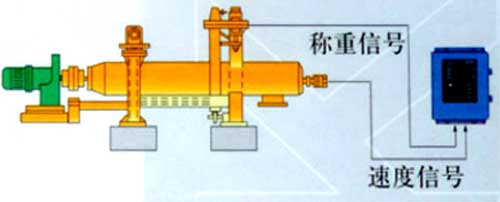

螺旋称重给料机是对各种粉状、散料状物料进行连续输送、动态计量、控制给料的生产计量设备。广泛适用于水泥、化工、冶金、陶瓷、粮食、运输等行业。作为计量、配料的整机自动化装置,可为现场管理、操作提供准确的计量数据和控制手段。
特点:
●重力称重与螺旋输送方式结合,实现动态连续计量;
●结构紧凑,运行稳定可靠;
●自动计量标定系数,自动测量系统零点;
●手动置入各种参数,运行操作可手动/自动切换;
●具有仪表自诊断和计算机联网功能。
螺旋称重给料机技术参数:
静态计量误差:≤0.5%;
动态累计误差:≤1%;
控制准确度:优于1%;
仪表电源:单相220V±10%,50HZ;
拖动电源:三相380V±10%,50HZ;
使用环境:温度:-10℃~+40℃
湿度:5%~90%

主要技术参数:

  螺旋管直径(mm) 150 200 250 300 400
煤粉类 最大转速(r/min) 112 100 900 80 70
最大输送量(m3/h) 8 14 24 34 64
水泥类 最大转速(r/min) 90 75 75 60 60
最大输送量(m3/h) 3.5 6.7 13.3 8.3 43.5

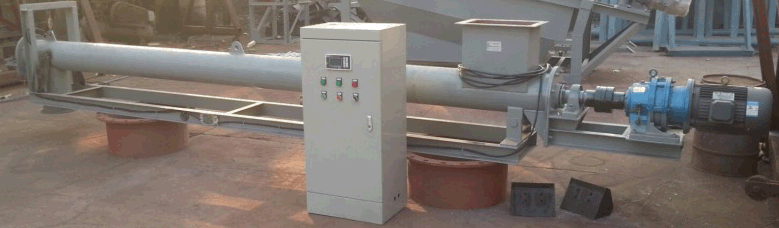

螺旋称重给料机

螺旋称重安装调试说明

一)螺旋称重给料机支架和传感器拆装说明:

将螺旋称重给料机固定安装之后,将出料口上方的门型支架两侧的挡板去掉,将悬吊称重传感器的吊环处的绳子解开,然后将螺旋称重给料机出料口处的固定角铁拆除掉。(拆除时请将螺旋机支撑平行) 注意:在搞电焊时请将称重传感器与螺旋称重给料机脱离开,否则会将传感器损坏。

二)螺旋称重给料机操作箱接线说明

1.将进料口处的连接线拆掉,按线号接入操作箱内的接线端子。

2.操作箱电源: 三相四线 AC380V 和零线

三)螺旋称重给料机操作箱使用说明:

1. 螺旋称重给料机操作箱面板说明:

操作箱上面的显示屏为操作仪表。清皮,校秤,设定流量等

指示灯为:

本地运行指示灯,远程运行指示灯,直流24伏电源指示灯

操作按钮:

本地/远程 操作按钮:

将按钮拨到本地,操作箱上面的启动,停止按钮起作用;

将按钮拨到远程,需要将外部接触器常开点(不带电的干接点)接入操作箱端子排的109和111 上面通过外部接触器吸合断开控制螺旋称重给料机计量启停

启动按钮

将本地远程按钮拨到本地,通过此按钮控制螺旋称重给料机计量开启 停止按钮 将本地远程按钮拨到本地,通过此按钮控制螺旋称重给料机计量停止

2.上电之后注意事项:

螺旋称重给料机上电之后观察操作箱称重仪表是否亮。如果正常,按向下箭头按键翻到采样码界面,观察采样码是否有数值变化,然后按向下箭头翻到速度脉冲界面,按操作箱上面的启动按钮让电机旋转,观察是否有数值变化。

四)流量设定:

螺旋称重给料机上电之后,初始界面显示实时流量和累计流量,在初始界面按《目标》按键能够设定流量,设定之后按《P1》按键保存,螺旋称重给料机能够根据设定的流量自动调整电机的速度,达到设定的流量。
