HS翻转弧形筛产品概述:

HS翻转弧形筛主要用于选煤厂及选矿厂对物料进行予先脱水,脱泥,脱介作业,分级煤泥回收。也可与水旋流器配套使用,对细粒物料进行有效的分级.脱水.脱泥.脱介。 该筛机是由包角45度,60度曲率半径wi2030MM筛箱构成.弧形筛面、筛框采用枢轴专向结构,能旋转180度,延长筛面使用寿命。

HS翻转弧形筛由入料箱、筛箱和筛机座轴翻转,实现入料端和出料端位置对调,达到均匀磨损,延长适用寿命,操作灵活方便。并在冶金、化工等行业中也得到了广泛应用。

FHS系列可翻转型弧形筛(弧形筛)产品主要技术参数表:

表一:

型号 筛宽mm 处理量m3/h 筛孔mm 半径mm 包角(°) 筛条宽mm 质量kg 外型尺寸mm
FHS-0920 I 920 50-110 0.4-1.0 1016 45 2.38 750 1202*1020*3230
FHS-1220 I 1220 70-145 0.4-1.0 1016 45 2.38 880 1202*1320*3230
FHS-1520 I 1520 85-180 0.4-1.0 1016 45 2.38 1090 1202*1620*3230
FHS-1820 I 1820 105-216 0.4-1.0 1016 45 2.38 1200 1202*1920*3230
FHS-2120 I 2120 122-250 0.4-1.0 1016 45 2.38 1320 1202*2220*3230
FHS-2420 I 2420 140-285 0.4-1.0 1016 45 2.38 1450 1202*2520*3230
FHS-3000 I 3000 175-355 0.4-1.0 1016 45 2.38 1780 1202*3100*3230
FHS-3200 I 3200 190-375 0.4-1.0 1016 45 2.38 1920 1202*3300*3230

表二:

型号 筛宽mm 处理量m3/h 筛孔mm 半径mm 包角(°) 筛条宽mm 质量kg 外型尺寸mm
FHS-0920 II 920 75-140 0.4-1.0 1016 45 2.38 850 1255*1020*3310
FHS-1220 II 1220 95-190 0.4-1.0 1016 60 2.38 1000 1255*1320*3310
FHS-1520 II 1520 119-240 0.4-1.0 1016 60 2.38 1120 1255*1620*3310
FHS-1820 II 1820 143-288 0.4-1.0 1016 60 2.38 1300 1255*1920*3310
FHS-2120 II 2120 167-336 0.4-1.0 1016 60 2.38 1400 1255*2220*3310
FHS-2420 II 2420 191-336 0.4-1.0 1016 60 2.38 1520 1255*2520*3310
FHS-3000 II 3000 240-430 0.4-1.0 1016 60 2.38 1900 1255*3100*3310
FHS-3200 II 3200 280-460 0.4-1.0 1016 60 2.38 2120 1255*3300*3310

表三:

型号 筛宽mm 处理量m3/h 筛孔mm 半径mm 包角(°) 筛条宽mm 质量kg 外型尺寸mm
FHS-0920 III 920 85-180 0.4-1.0 2032 45 2.38 950 1580*1020*3715
FHS-1220 III 1220 115-240 0.4-1.0 2032 45 2.38 1120 1580*1320*3715
FHS-1520 III 1520 145-300 0.4-1.0 2032 45 2.38 1230 1580*1620*3715
FHS-1820 III 1820 175-360 0.4-1.0 2032 45 2.38 1430 1580*1920*3715
FHS-2120 III 2120 205-420 0.4-1.0 2032 45 2.38 1530 1580*2220*3715
FHS-2420 III 2420 235-480 0.4-1.0 2032 45 2.38 1650 1580*2520*3715
FHS-3000 III 3000 295-600 0.4-1.0 2032 45 2.38 2050 1580*3100*3715
FHS-3200 III 3200 330-650 0.4-1.0 2032 45 2.38 2240 1580*3300*3715

表四:

型号 筛宽mm 处理量m3/h 筛孔mm 半径mm 包角(°) 筛条宽mm 质量kg 外型尺寸mm
FHS-0920 Ⅷ 920 115-240 0.4-1.0 2032 60 2.38 1050 1810*1020*3905
FHS-1220 Ⅷ 1220 156-320 0.4-1.0 2032 60 2.38 1120 1810*1320*3905
FHS-1520 Ⅷ 1520 195-400 0.4-1.0 2032 60 2.38 1310 1810*1620*3905
FHS-1820 Ⅷ 1820 234-480 0.4-1.0 2032 60 2.38 1500 1810*1920*3905
FHS-2120 Ⅷ 2120 272-560 0.4-1.0 2032 60 2.38 1640 1810*2220*3905
FHS-2420 Ⅷ 2420 312-560 0.4-1.0 2032 60 2.38 1780 1810*2520*3905
FHS-3000 Ⅷ 3000 390-720 0.4-1.0 2032 60 2.38 2150 1810*3100*3905
FHS-3200 Ⅷ 3200 430-800 0.4-1.0 2032 60 2.38 2350 1810*3300*3905

弧形振动筛(弧形筛)产品工作原理及使用须知:

弧形振动筛由入料箱、筛箱和筛机座轴翻转,实现入料端和出料端位置对调,达到均匀磨损,延长适用寿命,操作灵活方便。并在冶金、化工等行业中也得到了广泛应用。 弧形振动筛是一种具有一定曲率半径和包角的固定条缝筛,它没有运动部件,结构比较简单,但处理量很大。弧形筛在选煤工艺中担负着脱水、脱介、脱泥、分级煤泥回收的作用。

根据给料方式的不同,可分为两种:一种是无压力给料的自流式弧形筛;另一种是压力给料的压力弧形筛。弧形筛主要由一组筛条横向布置的圆弧形筛面、给料器、排料漏斗和支架等部分组成。用以制作弧形筛筛面的筛条为梯形筛条,筛条的布置方向与料浆在筛面上的运动方向相垂直。筛条一般由不锈钢制作,有时也采用尼龙制作。
当筛分的料浆以一定速度沿切线方向给至筛面上,在离心力、重力和摩擦力的作用下,使料浆紧贴着筛面运动,物料层由一根筛条流到另一根筛条的过程中,因筛条的边棱对物料层产生切割作用,这样便有一部分水和细粒被分离,被切的这一部分物料,在离心力作用下,经筛缝排出,成为筛下产品;未被切割的这部分物料层,在筛面上流过,成为筛上产品。每根筛条切下的流速厚度,一般为筛条的缝隙宽度的1/2~1/4。筛下产物中的最大颗粒,约为筛缝的1/2。弧形筛根据需要,可以做成不同半径和不同的角度。常用的角度有45°、60°、90°、180°和270°五种。

自流式弧形筛,常常采用45°、60°和90°的弧角,用于选煤厂和选矿厂。压力式弧形筛,常常采用180°和270°的弧度,用于水泥工业中粉磨流程里的分级作业。 由于弧形筛的泄水能力很大,很多选煤厂常在脱水筛之前,用弧形筛作预先脱水,其筛缝间隙一般比下一工序脱水筛缝隙大3~6倍,但最大不宜超过3mm。弧形筛的宽度应比下一工序的脱水筛宽度小150~200mm。弧形筛也可以根据需要串联使用。

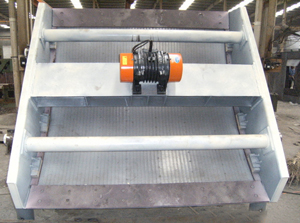

由于设计的不断改进,厂家也根据需要设计出了筛框采用枢轴转向结构,能旋转180°的弧形筛,延长了筛面的使用寿命。另外专家还研制出了一种双向弧形筛,它由振动电机、布料器、筛箱组成,其特征是筛箱由两个侧板、支网钢管、两个反向安装的筛网和分料板组成;其中筛网通过压条和木楔固定在支网钢管一端,支网钢管另一端固定在底座上,侧板与底座相连;振动电机安装在筛箱外,布料器安装在筛箱顶部,这种双向弧形筛使用了两个筛网,不仅提高了弧形筛的处理量,使用振动电机还使弧形筛筛分效率更高,并且使更换筛网非常方便。
