埋刮板输送机刮板的内外向布置
刮板在机槽内有内向和外向两种布置形式。

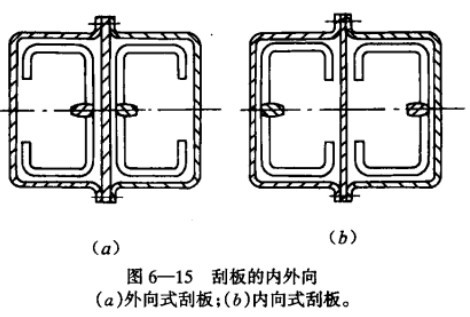

在水平输送时，当链条帖着槽底，刮板向上为内向式；当刮板帖着槽底，链条在上方时为外向式。当运行到垂直提升段，内外向就如同图6－15所示。
刮板的这两种布置型式在运行和输送中具有许多不同的特点：
1.水平输送时，内向刮板因链条与槽底接触、刮板伸向上方，故受力状态较好，运行较平稳，刮板不承受附加扭力和弯矩。外向刮板与之相反。
2.垂直提升中，两种刮板布置型式对垂直提升无甚影响和区别，输送性能基本相同，但外向式刮板更有利于物料从卸料口卸出。
3.通过弯道时，外向刮板的空间逐步变大，通过弯道后恢复原样。这一特性使得运行阻力小，输送阻力大，运行较平稳，磨损及噪声较小。而内向刮板的空间逐渐变小，通过弯道后恢复原样，这一特性使得运行阻力大，输送阻力小，运行欠平稳磨损及噪声均较大。因此，在进行刮板链条的张力计算时，会遇到一个刮板内外向阻力系数k0不同的问题。通常内向布置时取k0=1,外向布置时取k0＝1.5.
4.从维修的角度看，外向刮板更有利于观察刮板链条的运行状态，可及时预防事故的发生，维修及更换刮板链条也比较方便。
5.从设备的尺寸看，刮板外向布置时机槽的结构尺寸较大，而内向布置时机槽结构尺寸较小。对标准布置型式的埋刮板输送机，刮板的内处向已确定。如T型刮板无内向之分；使用U型刮板的MS型为内向布置，而MZ型只能使用内向刮板，其余机型通常只使用外向刮板。
