埋刮板输送机的刮板链条
链条

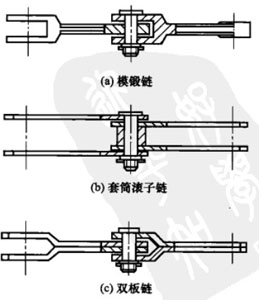

链条属于挠性牵引构件，运动中带动刮板一起行走，从而推动物料向前输送。链条与链轮啮合时产生多边效应，使链速不均匀，运行不够平稳，这一特性不仅使噪声增大，还引起动载荷，因此不宜选较高的运行速度。埋刮板输送机的输送链条主要有三种：模锻链、套筒滚子链和双板链如图所示。
模锻链的特点是强度高、承载力大、结构简单、使用可靠、折半方便；由于进行等强度设计，在相同承载能力和相同节距的情况，它的重量最轻。除MX型大倾角埋刮板输送机外，其他机型皆可采用。
套筒滚子链的特点是转动灵活，使用寿命长，支承和导向较易解决，运行时噪声较低。适用于MS、MC、MK、MX型埋刮板输送机。
双板链的节距较大，具有承载能力强、拆装方便、使用安全可靠等优点。与上述两种相比，重量最大，应用不普遍。当前只用于MS、MC埋刮板输送机。
刮板

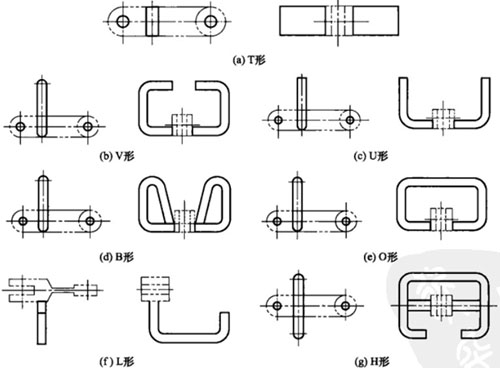

为适应不同物料的输送，埋刮板输送机的刮板类型较多，主要有以下七种：T形、V形、U形、B形、O形、L形、H形,如图所示。
1.T形刮板 用于水平型埋刮板输送机中，当机槽规格较大或重载工作时，可加筋板或支承以增强刚性。
2.V形刮板 可用于多种机型。可在机槽内作内向或外向布置，其承载能力较U形强。
3.U形刮板 可用于多种机型。也可在机槽内作内向或外向布置，其承载能力较T形强。
4.B形刮板 可用于多种机型。可在机槽内作内向或外向布置，其承载能力强于V形强。
5.O形刮板 仅用于MC和ML型埋刮板输送机，在机槽内只能作外向布置，其承载能力最强。
6.L形刮板 仅用于MP型埋刮板输送机。
7.H形刮板 通用于MK型埋刮板输送机，其他机型也可使用。其承载能力也行强。
