振动给料机所适应的物料范围很广,对料度在0.1毫米以的颗粒状物料,一般的块状物料和块度达400~500毫米的大块物料,直至块度达1米以上的特大块物料,输送效果都很好;另外它还可以输送粉状物料(对于易飞扬的粉状物料承载构件应注意制成密闭结构),在采取适当措施后,还可以输送高温物料和具有强烈腐蚀性的物料。

振动给料机

自同步振动给料机的构造及工作原理

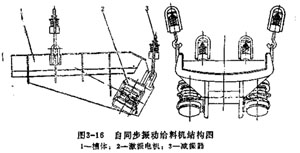

图3-16是自同步振动给料机的总体结构图,从图中可以看到,自同步振动给料机的激振器是由一对参数接近相同的激振电机组成的,两台激振电机通常平等安装于槽体的后部两侧或槽体的下方,并对称于给料机的纵向对称平面。两台激振电机的轴线与槽底平面所夹的角度和所需的振动方向角互为余角。两台激振电机的轴线也可以与槽体的对称平面相垂直,安装在给料机槽体的后部(如图3-17所示)。这时,不应破坏整机关于槽体纵向对称平面的对称性。在这种情况下电机底座与槽底平面所夹的角度也应和所需的振动方向角互为余角。激振电机的构造与普通电机不同之处,除了安装有偏心块外,由于轴与轴承承受较大的激振力,因此,轴承的容量系数及轴的直径均较大。同时,这种电机要求有较好的抗振性能。振动给料机振动给料机


减振器的构造与电磁振动给料机的减振器的构造基本相同。根据自同步原理,两电机启动后,将很快就进入同步状态,即以同一转数运转,两电机的偏心块所产生的惯性力在两轴心连线方向上互相抵消,而在与两轴心连线相垂直的方向上叠加为激振力。它是按一正弦规律变化的,此激振力使振动给料获得输送物料所必须的振动。
