首页--技术频道--振动料斗的基本结构

振动料斗是一种与料仓刚性联接的给料设备。振动料斗破拱性能好,对于料仓内的各种粉状及粒状物料都能实现破拱和连续均匀排料,可消除不同粒度、不同比重的混合物料在进入料仓时的偏析现象。振动料斗结构简单,工作可靠,运转平稳,噪音小,动力消耗少,使用寿命长,维修工作量小,生产率的调节范围大。振动料斗适用于圆形、方形、钢质或混凝土的任何料仓。可以实现完全密封输送,粉尘不外扬,不污染环境.

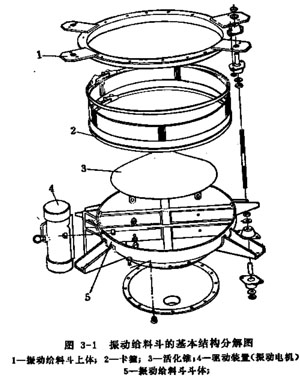

各种类型的振动给料斗,其基本结构包括振动给料斗体、活化锥、驱动装置、隔振吊挂装置(或隔振支承装置)、密封装置和振动料斗上体等部分,如图3-1所示。振动料斗上体与料仓刚性联接,使整个振动给料斗联接在料仓下部;上体下部用卡箍与绕性波形管密封圈联接。密封装置由卡箍和密封圈组成。密封圈用一个卡箍与振动给料斗体联接,使振动给料斗斗体与上体联接密封又不影响斗体振动。振动料斗斗体的排料口与斗体刚性联接,或与斗体制成一体。活化锥,有的与给料斗斗体刚性联接;有的靠支架与给料斗斗体焊接成一体,均与斗体保持一定间隙;还有的靠支架与斗体用螺栓联接,以调整间隙大小。隔振吊挂装置由吊杆、隔振弹簧和螺母等组成,通过它把振动给料斗吊挂起来,而不影响振动给料斗振动。驱动装置用螺栓固定在驱动装置底座上,底座焊接在斗体上。
由此可知,除振动给料斗上体外,其余组成部分均随驱动装置振动。

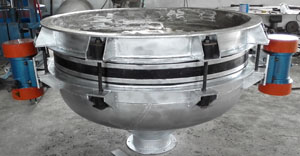

振动料斗

[上一篇]
振动给料斗的使用

[下一篇]
电磁振动给料机的安装调试

相关文章

  1. 1.振动料斗用途和特点
  2. 2.振动给料斗的基本类型
  3. 3.振动料斗的选用原则
  4. 4.振动料斗在国内外的应用
  5. 5.振动给料斗的基本类型
  1. 6.振动料斗操作规程
  2. 7.振动料斗的基本结构
  3. 8.振动给料机的安装调试
  4. 9.旋振筛的综合保护
  5. 10.振动给料斗的使用

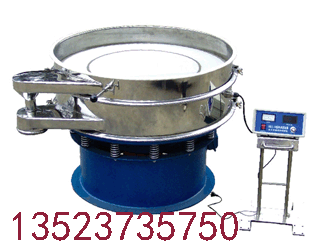

超声波振动筛
