斗提机

钢丝绳胶带斗提机的牵引件是具有抗冲击、抗撕裂性能的钢丝绳芯橡胶带。这种输送带允许强度高,抗冲击性能好,伸长率极小,使用寿命长(五年以上)。钢丝绳与橡胶结合牢固,动态性能优良。

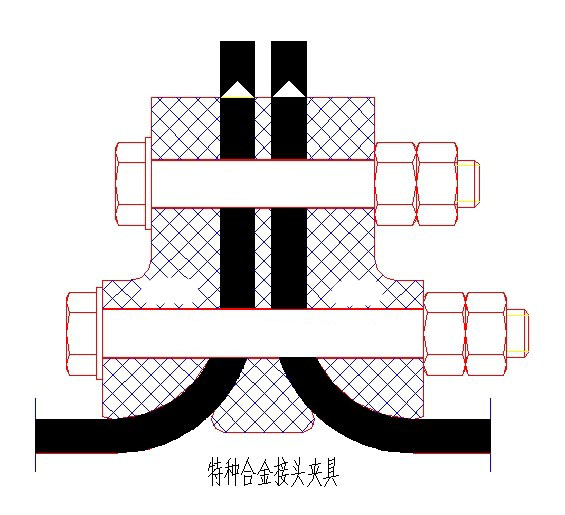

钢丝绳胶带斗提机接头的安装(见图) 钢丝绳胶带斗提机接头装置是将钢丝绳芯输送带连接起来的专用夹具,斗提机接头装置安装质量好坏将直接影响斗提机的安全可靠运行,所以,安装好接头装置至关重要。 斗提机钢丝绳胶带上一端已经打好用于连接接头装置夹板的孔,另一端没有打接头装置孔,当钢丝绳胶带两端拉至提升机顶端后,钢丝绳胶带下部提到最高位置,将钢丝绳胶带接头位置放在上部滚筒的顶部中间,用接头装置大致测量胶带另一端钻接头装置连接孔的位置,并在打孔位置上划好线。

a. 放平划好线的一端,用斗提机接头装置作钻模钻与接头装置上同样大小的孔。注意钻出的孔的中心线应与胶带中心线垂直,胶带两侧距接头装置的边距离相等。

b. 胶带另一端钻好孔后,将胶带垫板放在两胶带中间,两胶带夹板放在胶带外面,穿上高强螺栓,拧上螺母。调节接头装置与胶带的位置,保证接头装置与胶带中心线垂直,两端距胶带边距离相等。然后用扳手上紧第一个螺母,再并紧另一个螺母。

c. 沿接头装置外边剥除一端多余的胶带,胶带端头纵向钢丝绳距夹板外端保留100mm长的钢丝绳,切断多余的钢丝绳。

d. 按图一,将垫板套过胶带端头的钢丝绳放到斗提机接头装置的上方。
